フレッツ・ISDNの機器接続

図のアルファベットをクリックすると、各機器間の接続方法がご覧になれます。

機器接続イメージ

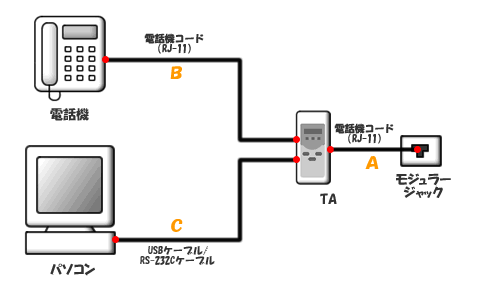

フレッツISDN接続イメージ図
  • この構成図は一例であり、実際のお客さまの環境とは異なる場合があります。
  • 電源コードの接続は省略しております。

機器接続方法

電話機コードは2本または4本の導線が並んでいる小さいコネクタ（RJ-11）のケーブルをご利用ください。

TAとモジュラージャックの接続（A）

TA側

モジュラージャックと接続する電話機コード（RJ-11）をTAの回線接続端子（LINE）に接続してください。

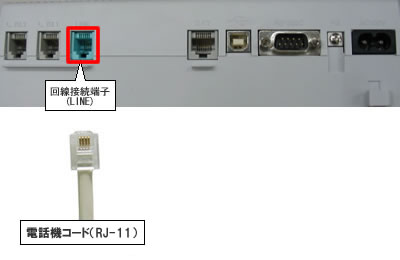

TA（回線終端端子-電話機コード接続）
モジュラージャック側

TAの回線接続端子（LINE）に接続した電話機コード（RJ-11）をモジュラージャックに接続してください。

モジュラージャック 電話機コード

TAと電話機の接続（B）

TA側

電話機と接続する電話機コード（RJ-11）をTAのアナログポートに接続してください。

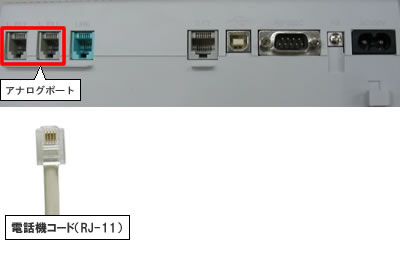

TA（アナログポート-電話機コード接続）
電話機側

TAのアナログポートに接続した電話機コード（RJ-11）を電話機に接続してください。

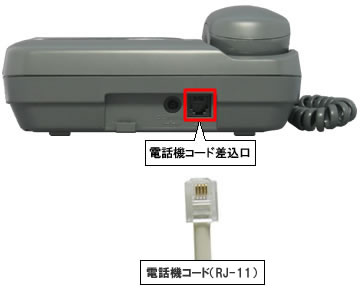

電話機（電話機コード差込口-電話機コード接続）

TAとパソコンの接続（C）

お客さまの環境に合わせてUSBポートかRS-232Cポートのどちらかをご使用ください。

TA側
  • USBポートをご使用の場合
    パソコンのUSBポートと接続するUSBケーブルをTAのUSBポートに接続してください。
  • RS-232Cポートをご使用の場合
    パソコンのRS-232Cポートと接続するRS-232CケーブルをTAのRS-232Cポートに接続してください。

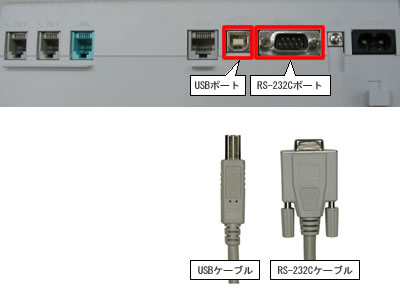

TA（USB/RS-232Cポート-USB/RS-232Cケーブル接続）
パソコン側
  • USBポートをご使用の場合
    TAのUSBポートに接続したUSBケーブルをパソコンのUSBポートに接続してください。
  • RS-232Cポートをご使用の場合
    TAのRS-232Cポートに接続したRS-232CケーブルをパソコンのRS-232Cポートに接続してください。

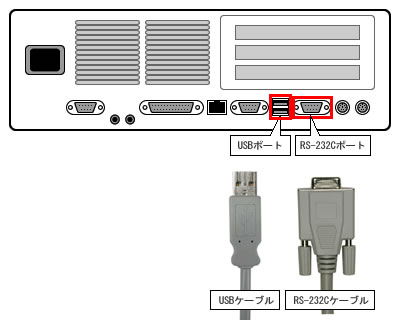

パソコン（USB/RS-232Cポート-USB/RS-232Cケーブル接続）
  • この図は、デスクトップパソコンをご利用する場合の例です。
