050IP電話対応機器 サポート情報

機器接続

IP電話ルーター無線LANセットをご利用の場合  マンションタイプ(VDSL装置利用)

図のアルファベットをクリックすると、各機器間の接続方法がご覧になれます。
「IP電話対応機器」、「IP電話対応機器無線LANセット」をご利用されない場合はこちらをご覧ください。

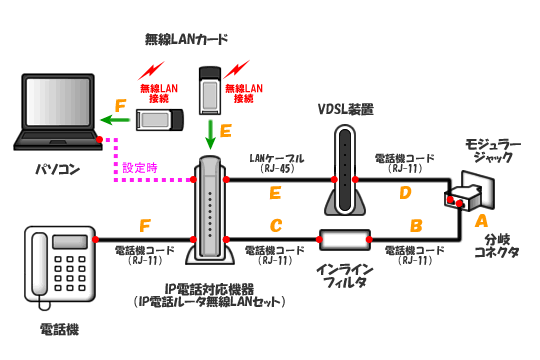

【機器接続イメージ】

※この構成図は一例であり、実際のお客さまの環境とは異なる場合があります。

IP電話ルーター無線LANセットをご利用の場合 マンションタイプ(VDSL装置ご利用)

※電源コードの接続は省略しております。

※無線LANご利用時は、セキュリティの設定を実施してください。なお、無線LANの通信は、ご利用場所の電波状況などにより、通信できなかったり通信速度が低下する場合がありますので、あらかじめご了承ください。

【機器接続方法】

電話機コードは2本または4本の導線が並んでいる小さいコネクタ(RJ-11)のケーブルを、 LANケーブルは4本または8本の導線が並んでいる大きいコネクタ(RJ-45)のケーブルをご利用ください。お間違えのないように接続してください。

分岐コネクタとモジュラージャック間の接続(A)

分岐コネクタをモジュラージャックに接続してください。

分岐コネクタ モジュラージャック

分岐コネクタとインラインフィルタ間の接続(B)

<分岐コネクタ側>

インラインフィルタのLINEポートと接続する電話機コード(RJ-11)を分岐コネクタに接続してください。

分岐コネクタ 電話機コード


<インラインフィルタ側>

分岐コネクタに接続した電話機コード(RJ-11)をインラインフィルタのLINEポートに接続してください。

インラインフィルタ(LINEポート) 電話機コード

インラインフィルタとIP電話対応機器無線LANセット間の接続(C)

<インラインフィルタ側>

IP電話対応機器無線LANセットの電話回線ポート(LINEポート)と接続する電話機コード(RJ-11)をインラインフィルタのPHONEポートに接続してください。

インラインフィルタ(PHONEポート) 電話機コード


<IP電話対応機器無線LANセット側>

インラインフィルタのPHONEポートに接続した電話機コード(RJ-11)をIP電話対応機器無線LANセットの電話回線ポート(LINEポート)に接続してください。

IP電話対応機器無線LANセット(電話回線ポート-電話機コード接続)

分岐コネクタとVDSL装置間の接続(D)

<分岐コネクタ側>

VDSL装置のLINEポートと接続する電話機コード(RJ-11)を分岐コネクタに接続してください。

分岐コネクタ 電話機コード


<VDSL装置側>

分岐コネクタに接続した電話機コード(RJ-11)をVDSL装置のLINEポートに接続してください。

VDSL装置(LINEポート-電話機コード接続)

VDSL装置とIP電話対応機器無線LANセット間の接続(E)

<VDSL装置側>

IP電話対応機器無線LANセットのWANポートと接続するLANケーブル(RJ-45)をVDSL装置のLANポートに接続してください。

VDSL装置(LANポート-LANケーブル接続)


<IP電話対応機器無線LANセット側>

VDSL装置のLANポートに接続したLANケーブル(RJ-45)をIP電話対応機器無線LANセットのWANポートに接続してください。

IP電話対応機器無線LANセット(WANポート-LANケーブル接続)

IP電話対応機器無線LANセットと電話機間の接続(F)

<IP電話対応機器無線LANセット側>

電話機と接続する電話機コード(RJ-11)をIP電話対応機器無線LANセットの電話機ポート(TELポート)に接続してください。

IP電話対応機器無線LANセット(電話機ポート-電話機コード接続)


<電話機側>

IP電話対応機器無線LANセットの電話機ポート(TELポート)に接続した電話機コード(RJ-11)を電話機に接続してください。

電話機(電話機コード差込口-電話機コード接続)

IP電話対応機器無線LANセット側での無線LANカードの接続(G)

IP電話対応機器無線LANセットの専用無線LANカードスロットに無線LANカードを挿入し、IP電話対応機器無線LANセットの電源を入れてください。

※挿入するときは、IP電話対応機器無線LANセットの電源をお切りください。



パソコン側での無線LANカードの接続(H)

無線LANカードをランプが見える側を上にして、PCカードスロットの奥まで挿入してください。



IP電話対応機器無線LANセットとパソコン間の接続 (設定時)

IP電話対応機器無線LANセットを使えるようにするためには、IP電話対応機器無線LANセットの設定を行う必要があります。はじめにIP電話対応機器無線LANセットとパソコンを接続し、IP電話対応機器無線LANセットの設定を行ってください。(設定変更も同様)

設定が終わりましたら、IP電話対応機器無線LANセットをご利用する場合の接続に変更してご利用ください。


<IP電話対応機器無線LANセット側>

パソコンのLANポートと接続するLANケーブル(RJ-45)をIP電話対応機器無線LANセットのLANポートに接続してください。

IP電話対応機器無線LANセット(LANポート-LANケーブル接続)


<パソコン側>

IP電話対応機器無線LANセットのLANポートに接続したLANケーブル(RJ-45)をパソコンのLANポートに接続してください。

パソコン(LANポート-LANケーブル接続)
