050IP電話対応機器 サポート情報

機器接続

IP電話アダプタをご利用の場合  マンションタイプ(VDSL装置利用)

図のアルファベットをクリックすると、各機器間の接続方法がご覧になれます。
「IP電話対応機器」、「IP電話対応機器無線LANセット」をご利用されない場合はこちらをご覧ください。

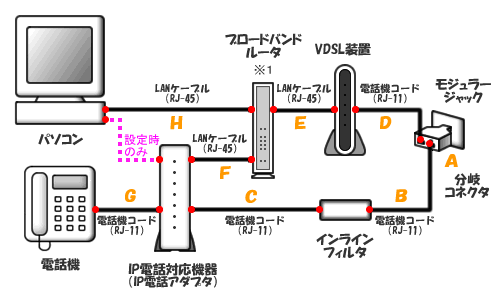

【機器接続イメージ】

※この構成図は一例であり、実際のお客さまの環境とは異なる場合があります。

IP電話対応機器-IP電話アダプタのルーター機能をご利用する場合はこちらをご覧ください。
IP電話アダプタをご利用の場合 マンションタイプ(VDSL装置ご利用)

※1 UPnP機能を実装している必要があります。接続確認のとれているブロードバンドルーターなどはこちらをご覧ください。

※電源コードの接続は省略しております。

※LANポートがないお客さまは、LANボードまたはLANカードを別途ご用意いただく場合があります。

デスクトップパソコン用LANボード     ノートパソコン用LANカード

【機器接続方法】

電話機コードは2本または4本の導線が並んでいる小さいコネクタ(RJ-11)のケーブルを、 LANケーブルは4本または8本の導線が並んでいる大きいコネクタ(RJ-45)のケーブルをご利用ください。お間違えのないように接続してください。

分岐コネクタとモジュラージャック間の接続(A)

分岐コネクタをモジュラージャックに接続してください。

分岐コネクタ モジュラージャック

分岐コネクタとインラインフィルタ間の接続(B)

<分岐コネクタ側>

インラインフィルタのLINEポートと接続する電話機コード(RJ-11)を分岐コネクタに接続してください。

分岐コネクタ 電話機コード


<インラインフィルタ側>

分岐コネクタに接続した電話機コード(RJ-11)をインラインフィルタのLINEポートに接続してください。

インラインフィルタ(LINEポート) 電話機コード

インラインフィルタとIP電話対応機器間の接続(C)

<インラインフィルタ側>

IP電話対応機器の電話回線ポート(回線ポート)と接続する電話機コード(RJ-11)をインラインフィルタのPHONEポートに接続してください。

インラインフィルタ(PHONEポート)
電話機コード


<IP電話対応機器側>

インラインフィルタのPHONEポートに接続した電話機コード(RJ-11)をIP電話対応機器の電話回線ポート(回線ポート)に接続してください。

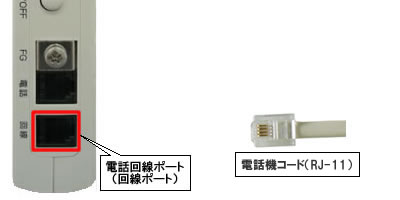

IP電話対応機器(電話回線ポート-電話機コード接続)

分岐コネクタとVDSL装置間の接続(D)

<分岐コネクタ側>

VDSL装置のLINEポートと接続する電話機コード(RJ-11)を分岐コネクタに接続してください。

分岐コネクタ 電話機コード


<VDSL装置側>

分岐コネクタに接続した電話機コード(RJ-11)をVDSL装置のLINEポートに接続してください。

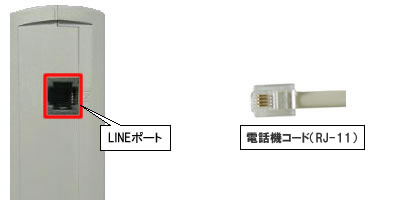

VDSL装置(LINEポート-電話機コード接続)

VDSL装置とブロードバンドルーター間の接続(E)

<VDSL装置側>

ブロードバンドルーターのWANポートと接続するLANケーブルをVDSL装置のLANポートに接続してください。

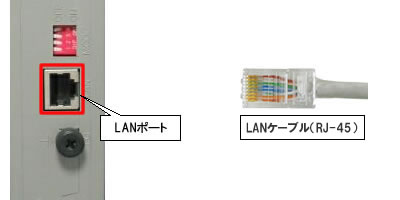

VDSL装置(LANポート-LANケーブル接続)


<ブロードバンドルーター側>

VDSL装置のLANポートに接続したLANケーブル(RJ-45)をブロードバンドルーターのWANポートに接続してください。

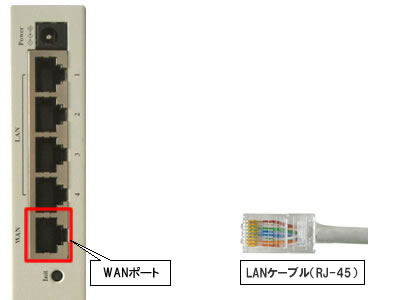

ブロードバンドルーター(WANポート-LANケーブル接続)

ブロードバンドルーターとIP電話対応機器間の接続(F)

<ブロードバンドルーター側>

IP電話対応機器側のWANポートと接続するLANケーブル(RJ-45)をブロードバンドルーターのLANポートに接続してください。

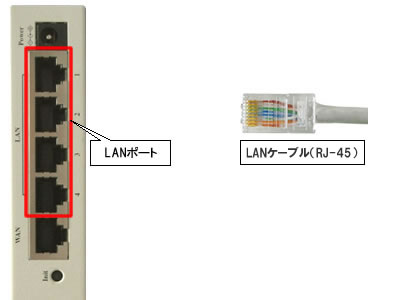

ブロードバンドルーター(LANポート-LANケーブル接続)


<IP電話対応機器側>

ブロードバンドルーターのLANポートに接続したLANケーブル(RJ-45)をIP電話対応機器側のWANポートに接続してください。

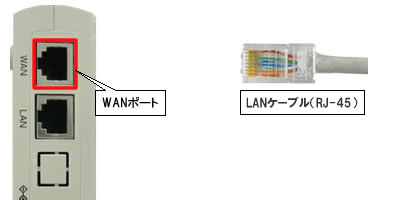

IP電話対応機器(WANポート-LANケーブル接続)

IP電話対応機器と電話機間の接続(G)

<IP電話対応機器側>

電話機と接続する電話機コード(RJ-11)をIP電話対応機器の電話機ポート(電話ポート)に接続してください。

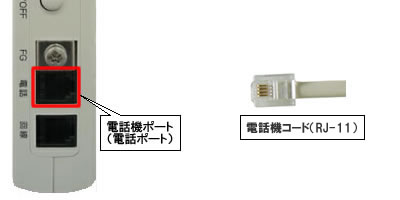

IP電話対応機器(電話機ポート-電話機コード接続)


<電話機側>

IP電話対応機器の電話機ポート(電話ポート)に接続した電話機コード(RJ-11)を電話機に接続してください。

電話機(電話機コード差込口-電話機コード接続)

ブロードバンドルーターとパソコン間の接続(H)

<ブロードバンドルーター側>

パソコンのLANポートと接続するLANケーブル(RJ-45)をブロードバンドルーターのLANポートに接続してください。

ブロードバンドルーター(LANポート-LANケーブル接続)


<パソコン側>

ブロードバンドルーターのLANポートに接続したLANケーブル(RJ-45)をパソコンのLANポートに接続してください。

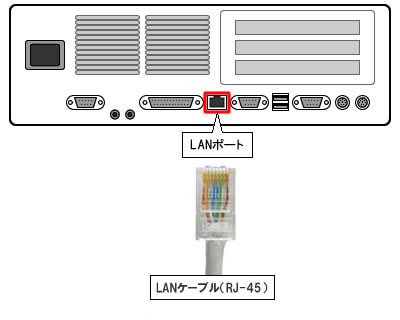

パソコン(LANポート-LANケーブル接続)

※この図は、デスクトップパソコンをご利用する場合の例です。


IP電話対応機器とパソコン間の接続 (設定時のみ)

IP電話対応機器を使えるようにするためには、IP電話対応機器の設定を行う必要があります。
はじめにIP電話対応機器とパソコンを接続し、IP電話対応機器の設定を行ってください。(設定変更も同様)

設定が終わりましたら、IP電話対応機器をご利用する場合の接続に変更してご利用ください。


<IP電話対応機器側>

パソコンのLANポートと接続するLANケーブル(RJ-45)をIP電話対応機器のLANポートに接続してください。

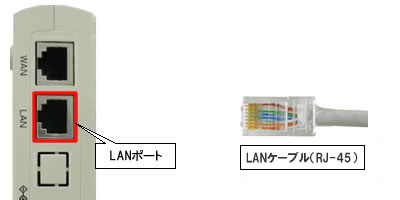

IP電話対応機器(LANポート-LANケーブル接続)


<パソコン側>

IP電話対応機器のLANポートに接続したLANケーブル(RJ-45)をパソコンのLANポートに接続してください。

パソコン(LANポート-LANケーブル接続)

※この図は、デスクトップパソコンをご利用する場合の例です。
