050IP電話対応機器 サポート情報
機器接続
■IP電話ルーターをご利用の場合 タイプ2:ADSL専用型

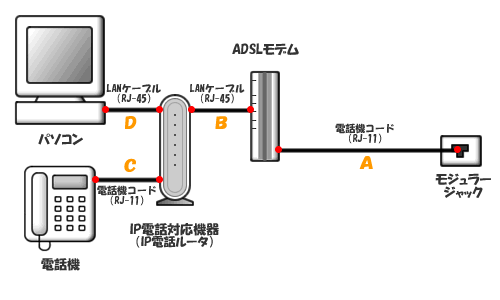

図のアルファベットをクリックすると、各機器間の接続方法がご覧になれます。「IP電話対応機器」、「IP電話対応機器無線LANセット」をご利用されない場合はこちらをご覧ください。【機器接続イメージ】
※この構成図は一例であり、実際のお客さまの環境とは異なる場合があります。
![IP電話ルーターをご利用の場合 タイプ2:ADSL専用型](/customer/tec/ipphone/connect/img/conimg2_2.gif)
※加入電話回線を接続しない場合、110番、119番、フリーダイヤルなどには発信することができませんのでご注意ください。詳細につきましては、こちらをご確認ください。
※電源コードの接続は省略しております。
※LANポートがないお客さまは、LANボードまたはLANカードを別途ご用意いただく場合があります。
![デスクトップパソコン用LANボード](/customer/tec/ipphone/connect/img/nic1.jpg)
![ノートパソコン用LANカード](/customer/tec/ipphone/connect/img/nic2.jpg)
【機器接続方法】
電話機コードは2本または4本の導線が並んでいる小さいコネクタ(RJ-11)のケーブルを、 LANケーブルは4本または8本の導線が並んでいる大きいコネクタ(RJ-45)のケーブルをご利用ください。お間違えのないように接続してください。●ADSLモデムとモジュラージャック間の接続(A)
<ADSLモデム側>
モジュラージャックと接続する電話機コード(RJ-11)をADSLモデムのADSL回線ポート(LINEポート)に接続してください。
![ADSLモデム(ADSL回線ポート-電話機コード接続)](/customer/tec/ipphone/connect/img/mn2-line.jpg)
<モジュラージャック側>
ADSLモデムのADSL回線ポート(LINEポート)に接続した電話機コード(RJ-11)をモジュラージャックに接続してください。
![モジュラージャック](/customer/tec/ipphone/connect/img/wallmodu2.jpg)
![電話機コード](/customer/tec/ipphone/connect/img/line.jpg)
●ADSLモデムとIP電話対応機器間の接続(B)
<ADSLモデム側>
IP電話対応機器のWANポートと接続するLANケーブル(RJ-45)をADSLモデムのLANポートに接続してください。
![ADSLモデム(LANポート-LANケーブル接続)](/customer/tec/ipphone/connect/img/mn2-lan.jpg)
<IP電話対応機器側>
ADSLモデムのLANポートに接続したLANケーブル(RJ-45)をIP電話対応機器のWANポートに接続してください。
![IP電話対応機器(WANポート-LANケーブル接続)](/customer/tec/ipphone/connect/img/v100-wan.jpg)
●IP電話対応機器と電話機間の接続(C)
<IP電話対応機器側>
電話機と接続する電話機コード(RJ-11)をIP電話対応機器の電話機ポート(TELポート)に接続してください。
![IP電話対応機器(電話機ポート-電話機コード接続)](/customer/tec/ipphone/connect/img/v100-tel.jpg)
<電話機側>
IP電話対応機器の電話機ポート(TELポート)に接続した電話機コード(RJ-11)を電話機に接続してください。
![電話機(電話機コード差込口-電話機コード接続)](/customer/tec/ipphone/connect/img/tel-line.jpg)
●IP電話対応機器とパソコン間の接続(D)
<IP電話対応機器側>
パソコンのLANポートと接続するLANケーブル(RJ-45)をIP電話対応機器のLANポートに接続してください。
![IP電話対応機器(LANポート-LANケーブル接続)](/customer/tec/ipphone/connect/img/v100-lan.jpg)
<パソコン側>
IP電話対応機器のLANポートに接続したLANケーブル(RJ-45)をパソコンのLANポートに接続してください。
![パソコン(LANポート-LANケーブル接続)](/customer/tec/ipphone/connect/img/pc-lan.jpg)
※この図は、デスクトップパソコンをご利用する場合の例です。
IP電話対応機器(IP電話ルーター-商品名:Web Caster V100)はファームウェアのバージョンアップによってマルチセッションに対応しております。ファームウェアのバージョンアップはこちらから行ってください。
