機器接続

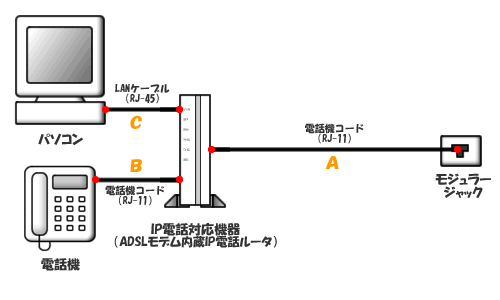

図のアルファベットをクリックすると、各機器間の接続方法がご覧になれます。
「IP電話対応機器」、「IP電話対応機器無線LANセット」をご利用されない場合はこちらをご覧ください。

※この構成図は一例であり、実際のお客さまの環境とは異なる場合があります。

※加入電話回線を接続しない場合、110番、119番、フリーダイヤルなどには発信することができませんのでご注意ください。詳細につきましては、こちらをご確認ください。

※電源コードの接続は省略しております。

※LANポートがないお客さまは、LANボードまたはLANカードを別途ご用意いただく場合があります。

電話機コードは2本または4本の導線が並んでいる小さいコネクタ（RJ-11）のケーブルを、 LANケーブルは4本または8本の導線が並んでいる大きいコネクタ（RJ-45）のケーブルをご利用ください。
お間違えのないように接続してください。

＜IP電話対応機器側＞

モジュラージャックと接続する電話機コード（RJ-11）をIP電話対応機器のADSL回線ポートに接続してください。

IP電話対応機器（ADSL回線ポート-電話機コード接続）

＜モジュラージャック側＞

IP電話対応機器のADSL回線ポートに接続した電話機コード（RJ-11）をモジュラージャックに接続してください。

＜IP電話対応機器側＞

電話機と接続する電話機コード（RJ-11）をIP電話対応機器の電話機ポートに接続してください。

IP電話対応機器（電話機ポート-電話機コード接続）

＜電話機側＞

IP電話対応機器の電話機ポートに接続した電話機コード（RJ-11）を電話機に接続してください。

電話機（電話機コード差込口-電話機コード接続）

＜IP電話対応機器側＞

パソコンのLANポートと接続するLANケーブル（RJ-45）をIP電話対応機器のLANポートに接続してください。

IP電話対応機器（LANポート-LANケーブル接続）

＜パソコン側＞

IP電話対応機器のLANポートに接続したLANケーブル（RJ-45）をパソコンのLANポートに接続してください。

パソコン（LANポート-LANケーブル接続）

※この図は、デスクトップパソコンをご利用する場合の例です。

IP電話対応機器（ADSLモデム内蔵IP電話ルーター ADSLモデム-NV）でのフレッツ網への接続方法につきましては、こちらをご覧ください。
