050IP電話対応機器 サポート情報
機器接続

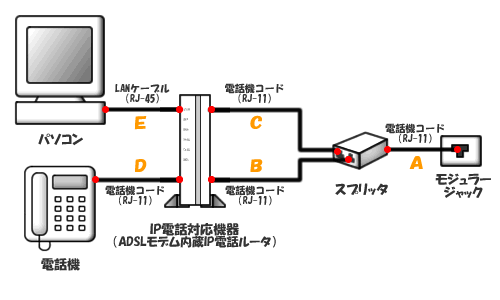

■ADSLモデム内蔵IP電話ルーターをご利用の場合 タイプ1:電話共用型
図のアルファベットをクリックすると、各機器間の接続方法がご覧になれます。【機器接続イメージ】
※この構成図は一例であり、実際のお客さまの環境とは異なる場合があります。
![ADSLモデム内蔵IP電話ルーターをご利用の場合 タイプ1:電話共用型](/customer/tec/ipphone/connect/img/conimg1_1.gif)
※電源コードの接続は省略しております。
※LANポートがないお客さまは、LANボードまたはLANカードを別途ご用意いただく場合があります。
![デスクトップパソコン用LANボード](/customer/tec/ipphone/connect/img/nic1.jpg)
![ノートパソコン用LANカード](/customer/tec/ipphone/connect/img/nic2.jpg)
【機器接続方法】
電話機コードは2本または4本の導線が並んでいる小さいコネクタ(RJ-11)のケーブルを、 LANケーブルは4本または8本の導線が並んでいる大きいコネクタ(RJ-45)のケーブルをご利用ください。お間違えのないように接続してください。●スプリッタとモジュラージャック間の接続(A)
<スプリッタ側>
モジュラージャックと接続する電話機コード(RJ-11)をスプリッタのLINEポートに接続してください。
![スプリッタLINE側](/customer/tec/ipphone/connect/img/splita-line.jpg)
![電話機コード](/customer/tec/ipphone/connect/img/line.jpg)
<モジュラージャック側>
スプリッタのLINEポートに接続した電話機コード(RJ-11)をモジュラージャックに接続してください。
![モジュラージャック](/customer/tec/ipphone/connect/img/wallmodu2.jpg)
![電話機コード](/customer/tec/ipphone/connect/img/line.jpg)
●スプリッタとIP電話対応機器間の接続
その1:スプリッタのPHONEポート(TELポート)とIP電話対応機器の電話回線ポートとの接続(B)
<スプリッタ側>
IP電話対応機器の電話回線ポートと接続する電話機コード(RJ-11)をスプリッタのPHONEポート(TELポート)に接続してください。
![スプリッタPHONE(TEL)側](/customer/tec/ipphone/connect/img/splita-phone.jpg)
![電話機コード](/customer/tec/ipphone/connect/img/line.jpg)
<IP電話対応機器側>

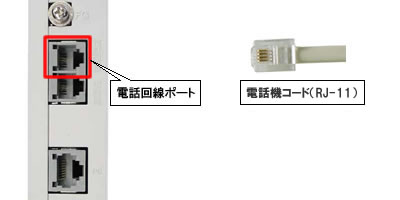

スプリッタのPHONEポート(TELポート)に接続した電話機コード(RJ-11)をIP電話対応機器の電話回線ポートに接続してください。
![IP電話対応機器(電話回線ポート-電話機コード接続)](/customer/tec/ipphone/connect/img/mnv-telline.jpg)
その2:スプリッタのMODEMポート(ADSLポート)とIP電話対応機器のADSL回線ポートとの接続(C)
<スプリッタ側>
IP電話対応機器のADSL回線ポートと接続する電話機コード(RJ-11)をスプリッタのMODEMポート(ADSLポート)に接続してください。
![スプリッタMODEM(ADSL)側](/customer/tec/ipphone/connect/img/splita-modem.jpg)
![電話機コード](/customer/tec/ipphone/connect/img/line.jpg)
<IP電話対応機器側>

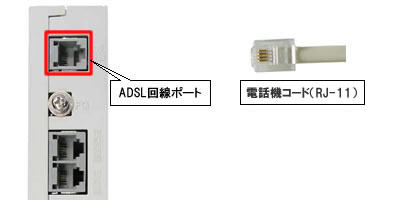

スプリッタのMODEMポート(ADSLポート)に接続した電話機コード(RJ-11)をIP電話対応機器のADSL回線ポートに接続してください。
![IP電話対応機器(ADSL回線ポート-電話機コード接続)](/customer/tec/ipphone/connect/img/mnv-adslline.jpg)
●IP電話対応機器と電話機間の接続(D)
<IP電話対応機器側>

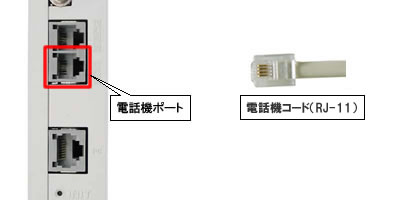

電話機と接続する電話機コード(RJ-11)をIP電話対応機器の電話機ポートに接続してください。
![IP電話対応機器(電話機ポート-電話機コード接続)](/customer/tec/ipphone/connect/img/mnv-tel.jpg)
<電話機側>
IP電話対応機器の電話機ポートに接続した電話機コード(RJ-11)を電話機に接続してください。
![電話機(電話機コード差込口-電話機コード接続)](/customer/tec/ipphone/connect/img/tel-line.jpg)
●IP電話対応機器とパソコン間の接続(E)
<IP電話対応機器側>

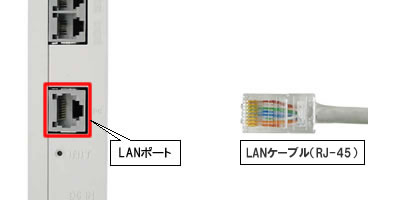

パソコンのLANポートと接続するLANケーブル(RJ-45)をIP電話対応機器のLANポートに接続してください。
![IP電話対応機器(LANポート-LANケーブル接続)](/customer/tec/ipphone/connect/img/mnv-lan.jpg)
<パソコン側>
IP電話対応機器のLANポートに接続したLANケーブル(RJ-45)をパソコンのLANポートに接続してください。
![パソコン(LANポート-LANケーブル接続)](/customer/tec/ipphone/connect/img/pc-lan.jpg)
※この図は、デスクトップパソコンをご利用する場合の例です。
IP電話対応機器(ADSLモデム内蔵IP電話ルーター ADSLモデム-NV)でのフレッツ網への接続方法につきましては、こちらをご覧ください。
