■フレッツ 光ネクスト マンションタイプ（VDSL方式）機器接続方法

フレッツ 光ネクスト マンションタイプVDSL方式の機器接続方法は下記のとおりです。

• ひかり電話をお使いになるお客さまの代表的な接続構成図
• ひかり電話をお使いにならないお客さまの代表的な接続構成図

---

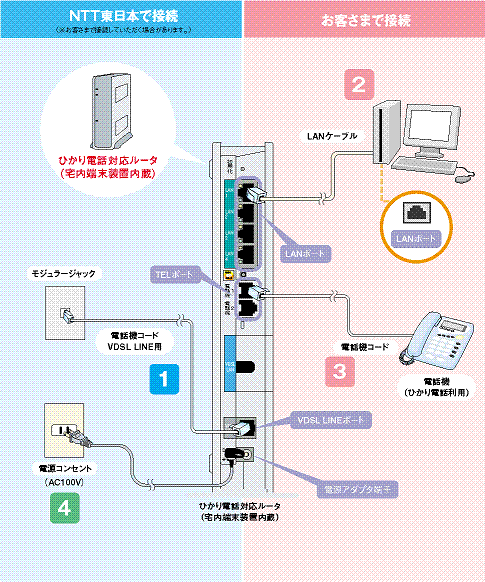

●ひかり電話をお使いになるお客さまの代表的な接続構成図

ひかり電話をお使いになるお客さまの代表的な接続構成図は以下のとおりです。


接続の順番は下記のとおりです。

1	モジュラージャックとひかり電話対応ルータを接続します。 ※NTT東日本で作業をおこないますが、お客さまに接続をいただく場合があります。
2	ひかり電話対応ルータとパソコンを接続します。
3	ひかり電話対応ルータを電話機を接続します。
4	ひかり電話対応ルータと電源コンセントを接続します。

• ページの先頭へ

---

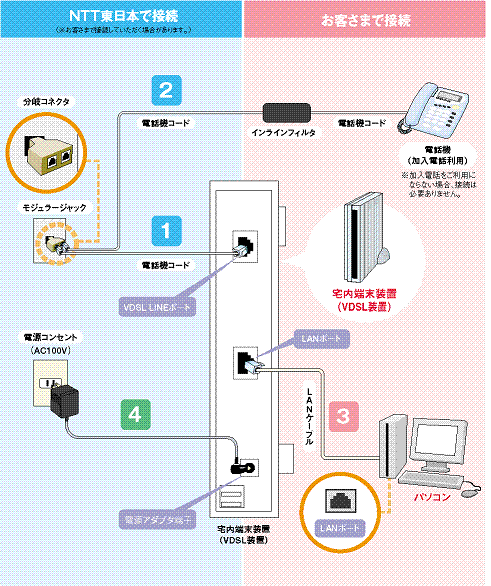

●ひかり電話をお使いにならないお客さまの代表的な接続構成図

ひかり電話をお使いにならないお客さまの代表的な接続構成図は以下のとおりです。


接続の順番は下記のとおりです。

1	宅内端末装置と分岐コネクタを接続します。 ※NTT東日本で作業をおこないますが、お客さまに接続をいただく場合があります。
2	分岐コネクタと電話機コードを接続します。 ※NTT東日本で作業をおこないますが、お客さまに接続をいただく場合があります。
3	宅内端末装置とパソコンを接続します。
4	宅内端末装置と電源コンセントを接続します。
