IPMATE 1500RD:設定例

販売終了

2002年10月販売を終了させていただきました。

39. 特定サービスを利用（公開）する　～SMTP（メール送受信）を通すフィルタ

SMTP（メールサーバ）を公開するためのIPパケット・フィルタリングの設定について説明します。本商品では、外部からの不正なアタックをふせぐためにフィルタ定義「Profile1」を既に用意しています。このフィルタ設定では、外部からメールサーバへ接続しようとしても、接続は拒否します。よって、Profile1と「SMTPを公開するフィルタ定義」をあわせて使用します。

設定のポイント

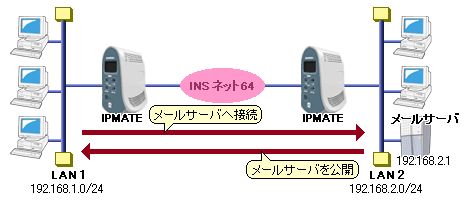

設定例5を利用して、LANを構築します。
LAN2側にあるIPMATEに「192.168.2.1のメールサーバを公開する」フィルタ定義を登録します。
LAN1側にあるIPMATEにはProfile1を登録します。お買い求め時には、回線側に登録済みです。
フィルタを適用する接続先にフィルタ定義を設定します。接続先のNoと、フィルタ定義（および方向）を設定します。

動作条件

LAN1を構築

ネットワーク：192.168.1.0/24
外部の「192.168.2.1のメールサーバ」へ接続できるよう、データを通過するフィルタ（Profile1）を設定します。

LAN2を構築

ネットワーク：192.168.2.0/24
「192.168.2.1のメールサーバ」を公開するフィルタを追加設定します。
（NAT未使用＋メールサーバのアドレスをすべて公開する）
外部からのアタックをふせぐフィルタ(Profile1)を設定します。

設定例

LAN1側のIPMATEへの設定

設定用のパソコンを1台決め、パソコンをLAN1側の本商品に接続します。
WWWブラウザを起動したのち、本商品にログインします。
「Quick設定」メニューより「ISDN／LAN間接続」を選択し、LAN2への接続先情報等を設定します。詳細は「設定例5」の設定例をご覧ください。

接続先No1にIPパケット・フィルタリングのフィルタ定義を設定します。

「ルータ機能」メニューで「フィルタ情報」を選択します。
「IPフィルタ接続先指定」画面を選択します。
接続先を選択します。
画面に、指定した接続先のフィルタ定義の設定内容が表示されます。1つの接続先に設定できるフィルタ定義は32個までです。

項目設定例備考

接続先 1:LAN2
評価順序を選択し、［追加］ボタンを押します。

項目設定例備考

評価順序先頭

フィルタ定義を設定するホップアップ画面が表示されます。

項目設定例備考

フィルタの選択 Profile1(外部からのアタックをふせぐ)

[設定]ボタンを押します。

項目	設定例	備考
接続先	1:LAN2

項目	設定例	備考
評価順序	先頭

項目	設定例	備考
フィルタの選択	Profile1(外部からのアタックをふせぐ)

これでLAN1側の設定は完了です。

LAN2側のIPMATEへの設定

設定用のパソコンを1台決め、パソコンをLAN2側の本商品に接続します。
WWWブラウザを起動したのち、本商品にログインします。
「Quick設定」メニューより「ISDN／LAN間接続」を選択し、LAN1への接続先情報等を設定します。詳細は「設定例5」の設定例をご覧ください。

「192.168.2.1のメールサーバ」を公開するためのIPフィルタの定義を行います。

「ルータ機能」メニューで「フィルタ情報」を選択します。

「IPフィルタ」画面を選択します。

フィルタ定義のエントリ

項目	設定例	備考
フィルタ番号・フィルタ名	1:SMTP
送信元IPアドレス	なし（空欄のまま）
宛先IPアドレス	なし（空欄のまま）
送信元ポート番号	ラジオボタン：範囲指定選択：なし
宛先ポート番号	ラジオボタン：プロトコルによる指定選択：E-Mail
プロトコル番号	TCP
動作	透過

［設定］ボタンを押します。
