IPMATE 1500RD:設定例

29. 遠隔地の端末からLANを利用する(アクセスサーバの利用)

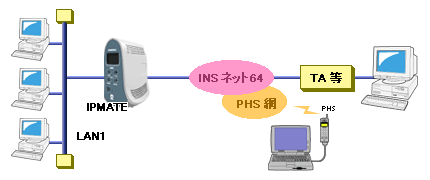

アクセスサーバ機能を利用することで、INSネット64を介した遠隔地の端末から、10BASE-Tポートに接続した端末のLANに参加させることができます。 アクセスサーバ機能を利用すると、LAN側ネットワークのIPアドレスを遠隔地の端末に割り当てることができます。 外出先などから、LAN上のサーバなどにアクセスすることが可能となります。

設定のポイント

• 本商品のアクセスサーバ機能を「使用する」設定にします。また、割当てIPアドレスや、利用者のユーザ名、パスワードを設定します。
• 外部から不正に接続されるのを防ぐために、PPP認証を設定します。
• 遠隔地からアクセスするパソコンに、本商品へのダイヤルアップ接続するための設定が必要です。また、本商品へ利用者として登録したユーザ名、パスワードを設定します。

動作条件

LAN1を構築

• LAN1側のネットワーク：192.168.1.0/24
• 遠隔地の端末に割り当てるIPアドレス：192.168.1.253、192.168.1.254

設定例

本商品

1. 設定用のパソコンを1台決め、パソコンを本商品に接続します。
   WWWブラウザを起動したのち、本商品にログインします。

アクセスサーバの設定を行います。

2. 「ルータ機能」メニューから「アクセスサーバ」を選択します。
3. 「アクセスサーバ」画面で次の項目を設定します。


   項目	設定例	備考
   アクセスサーバ機能を使用する	チェックする
   割当てIPアドレス1	192.168.1.253
   割当てIPアドレス2	192.168.1.254
   PPP認証動作	CHAP

   ［設定］ボタンを押します。

4. [ルータ機能／アクセスサーバ]で「利用者」画面を選択し、次の項目を設定します。


   項目	設定例	備考
   ユーザ名	user1	利用者1(TA端末)
   パスワード	passwd1
   ユーザ名	user2	利用者2(PHS端末)
   パスワード	passwd2

5. ［SAVE］ボタンを押し、［保存・再起動］ボタンを押します。
   再起動されます。
   IPMATE1500RDの液晶ディスプレイに「ISDN READY」または「Layer1 Up」が表示され、POWERランプが緑点灯したら、設定完了です。

TA端末の設定

端末にダイヤルアップ設定を行います。

PHS端末の設定

PHS端末に設定を行います。
