IPMATE 1500RD:設定例

販売終了

2002年10月 販売を終了させていただきました。

25. 専用線(HSD、DA64/128)を使用して2か所のLAN を接続し、既存インターネットプロバイダを共有する(回線側にIPアドレスを割り振らない＋自IPMATEのLANに既存ルータ有)

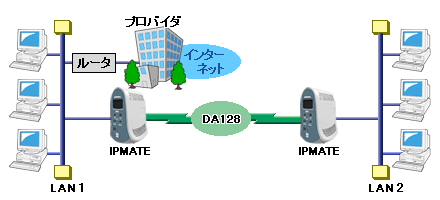

2か所のLANを、専用線(HSD、DA64/128)を用いて接続します。LAN1側の既存ルータから、インターネットプロバイダに接続する場合について説明します。

設定のポイント

  • 設定用のパソコンを1台決め、WWWブラウザによる設定を行います
  • 本商品のLAN側IPアドレス、サブネットマスクを既存LANに合わせて変更します。相手のLANのネットワークアドレスとは異なる値にします
  • 相手側と合わせて、PPP認証動作、ユーザID、認証パスワード、相手ユーザID、相手パスワードを設定します
  • 既存のLANにDHCPサーバがある場合は、本商品のDHCPサーバ機能を「使用しない」に設定します
  • 既存のルータを接続しているLAN1側は、本商品のデフォルトルートを「使用しない」のままとし、スタティックルートを設定します
  • 既存のルータを接続しないLAN2 側は、スタティックルート情報にデフォルトルートを設定します

動作条件

LAN1を構築

  • LAN1側のネットワーク：192.168.1.0/24
  • インターネットプロバイダへ接続する既存のルータ(192.168.1.10)を使用する

LAN2を構築

  • LAN2側のネットワーク：192.168.2.0/24

設定例

LAN1側の設定

接続先の設定を行います。

  1. 設定用のパソコンを1台決め、パソコンを本商品に接続します。
    WWWブラウザを起動したのち、本商品にログインします。
  2. 「Quick設定」メニューより「専用線／LAN間接続」画面を選択し、次の項目を設定します。
    項目 設定例 備考
    接続先名 LAN2 任意の名前を設定します。
    回線速度 128kbit/s 契約内容にしたがってください
    IPアドレス／マスク 192.168.1.1/24
    (255.255.255.0)
    DHCPサーバ機能を使用しない チェックする
    回線側IPアドレスを設定しない チェックする
    ProxyDNS機能を使用しない チェックする
    宛先ネットワークアドレス 192.168.2.0 スタティックルート情報1
    マスク 24(255.255.255.0)
    ゲートウェイアドレス 0.0.0.0
    メトリック 1
    接続先 回線
    宛先ネットワークアドレス 0.0.0.0 スタティックルート情報2
    マスク 24(255.255.255.0)
    ゲートウェイアドレス 192.168.1.10
    メトリック 1
    接続先 LAN
  3. 「専用線／LAN間接続」画面で[設定]ボタンを押します。
  4. ［SAVE］ボタンを押し、［保存・再起動］ボタンを押します。
    再起動されます。
    IPMATE1500RDの液晶ディスプレイに「LINE READY」または「Layer1 Up」が表示され、POWERランプが緑点灯したら、設定完了です。

LAN2側の設定

LAN1への接続先の設定を行います。
設定の手順は 「LAN1側の設定」と同様なので、ここでは設定例の一覧を示します。

＜接続先の設定＞
「Quick設定」メニュー - 専用線／LAN間接続
項目 設定例 備考
接続先名 LAN1 任意の名前を設定します。
回線速度 128Kbit/s 契約内容にしたがう
IPアドレス／マスク 192.168.2.1/24
(255.255.255.0)
DHCPサーバ機能を使用しない チェックする
回線側IPアドレスを設定しない チェックする
ProxyDNS機能を使用しない チェックする
宛先ネットワークアドレス 0.0.0.0 スタティックルート情報
マスク 24(255.255.255.0)
ゲートウェイアドレス 0.0.0.0
メトリック 1
接続先 回線

これでLAN2側の設定は完了です。
