IPMATE 1500RD:設定例

23. 専用線（HSD／DA128/128）を使用して、2ヶ所のLANを接続する（デフォルトルート使用）

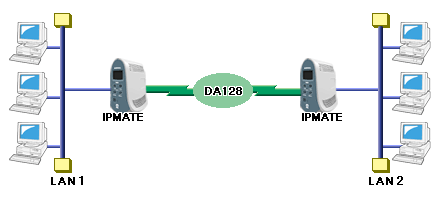

2ヶ所のLANを、専用線（HSD／DA128/128）を用いて接続します。
回線側にIPアドレスを設定せず、デフォルトルートを使用する場合について説明します。

設定のポイント

• 設定用のパソコンを1台決め、WWWブラウザによる設定を行います
• 本商品のLAN側IPアドレス、サブネットマスクを既存LANに合わせて変更します。相手のLANのネットワークアドレスとは異なる値にします
• 相手側と合わせて、PPP認証動作、ユーザID、認証パスワード、相手ユーザID、相手パスワードを設定します
• 既存のLANにDHCPサーバがある場合は、本商品のDHCPサーバ機能を「使用しない」に設定します
• デフォルトルートをスタティックルート情報に設定します

動作条件

LAN1を構築

• LAN1側のネットワーク：192.168.1.0/24

LAN2を構築

• LAN2側のネットワーク：192.168.2.0/24

設定例

LAN1側の設定

LAN2への接続先の設定を行います。

1. 設定用のパソコンを1台決め、パソコンを本商品に接続します。
   WWWブラウザを起動したのち、本商品にログインします。
2. 「Quick設定」メニューより「専用線／LAN間接続」画面を選択し、次の項目を設定します。


   項目	設定例	備考
   回線接続先名	LAN2	任意の名前を設定します。
   回線速度	128kbit/s	契約内容にしたがってください
   IPアドレス／マスク	192.168.1.1/24（255.255.255.0）
   DHCPサーバ機能を使用する	チェックする
   提供IPアドレス	192.168.1.2～192.168.1.250
   回線側IPアドレスを設定しない	チェックする
   ProxyDNS機能を使用しない	チェックする
   宛先ネットワークアドレス	0.0.0.0	スタティックルート情報
   マスク	24(255.255.255.0)
   ゲートウェイアドレス	0.0.0.0
   メトリック	1
   接続先	回線

3. 「専用線／LAN間接続」画面で[設定]ボタンを押します。
4. 続いて「ルータ機能」メニューから「回線接続先情報」を選択します。
5. 「オプション」画面にて次の項目を設定します。


   項目	設定例	備考
   PPP認証動作	CHAP	LAN2と設定をあわせます
   ユーザID	Id1
   認証パスワード	Pw1
   相手ユーザID	Id2
   相手パスワード	Pw2

   ［設定］ボタンを押します。

6. ［SAVE］ボタンを押し、［保存・再起動］ボタンを押します。
   再起動されます。
   IPMATE1500RDの液晶ディスプレイに「LINE READY」または「Layer1 Up」が表示され、POWERランプが緑点灯したら、設定完了です。

LAN2側の設定

LAN1への接続先の設定を行います。
設定の手順は 「LAN1側の設定」と同様なので、ここでは設定例の一覧を示します。

＜接続先の設定＞
「Quick設定」メニュー - 専用線／LAN間接続

「ルータ機能」メニュー - 回線接続先情報 - オプション
