IPMATE 1500RD:設定例

20. スーパーOCN／ビジネスOCNを使用して、インターネット接続する
(NAT使用＋自前のDNSサーバ無)

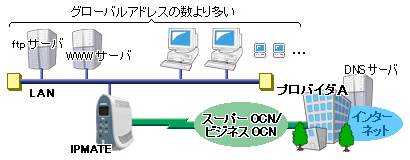

LANを構築し、スーパーOCN／ビジネスOCNを使って、インターネットに接続します。
ただし、スーパーOCN／ビジネスOCNから割り当てられたグローバルアドレスの数より、端末の台数が多い場合について説明します。 この場合、NATを使用し、プライベートアドレスを各装置に割り当てます。

設定のポイント

• 設定用のパソコンを1台決め、WWWブラウザによる設定を行います。
• スーパーOCN／ビジネスOCNから通知された、グローバルアドレスをLANに割り当てず、プライベートアドレスを割り当てます。同様に、本商品のLAN側IPアドレス、サブネットマスクにプライベートアドレスを設定します。また、NAT(アドレス変換)機能を「使用する」に設定にし、グローバルアドレスを設定します。
• スーパーOCN／ビジネスOCNから通知された
  「お客さまルータWAN側」と「OCNルータWAN側」の設定をします。

動作条件

スーパーOCN／ビジネスOCNに接続

• スーパーOCN／ビジネスOCN指定のグローバルアドレスの割当て
  (10.1.1.0/29)8個
  ネットワークアドレス＝10.1.1.0
  ブロードキャストアドレス＝10.1.1.7
  端末使用可能アドレス：10.1.1.1～10.1.1.6
• 割り当てるプライベートアドレス
  本商品のIPアドレス：192.168.1.1
  DHCP機能で各PCに割り当てるアドレス：192.168.1.2～192.168.1.250
• スーパーOCN／ビジネスOCNから通知された回線情報
  お客さまルータWAN側IPアドレス／マスク＝222.111.22.10/30
  (255.255.255.252)
  OCNルータWAN側IPアドレス／マスク＝222.111.22.11/30
  (255.255.255.252)
• インターネットプロバイダ指定のDNSサーバ
  (100.101.102.103と100.101.102.104)を使用

設定例

1. 設定用のパソコンを1台決め、パソコンを本商品に接続します。
   WWWブラウザを起動したのち、本商品にログインします。
2. 「Quick設定」メニューより「専用線／プロバイダ接続」画面を選択し、次の項目を設定します。


   項目	設定例	備考
   接続先名	OCN	任意の名前を設定します。
   回線速度	128kbit/s	インターネットプロバイダとの契約内容にしたがってください
   IPアドレス／マスク	192.168.1.1/24 (255.255.255.0)	プライベートアドレスを設定します
   DHCPサーバ機能を使用する	チェックする
   提供IPアドレス	192.168.1.2～192.168.1.250
   回線側IPアドレスを設定する	チェックする
   本機IPアドレス	222.111.22.10
   相手IPアドレス	222.111.22.11
   ネットマスク	30(255.255.255.252)
   ProxyDNS機能を使用する	チェックする
   (アドレス入力欄の)DNSサーバアドレスを使用する	チェックする
   プライマリDNSサーバ アドレス	100.101.102.103
   セカンダリDNSサーバ アドレス	100.101.102.104
   NAT機能を使用する	チェックする	グローバルアドレスを設定
   IPアドレス	10.1.1.1
   個数	6個
   アドレス割当時間	300秒

3. 「専用線／プロバイダ接続」画面で[設定]ボタンを押します。
4. ［SAVE］ボタンを押し、［保存・再起動］ボタンを押します。再起動されます。
   IPMATE1500RDの液晶ディスプレイに「LINE READY」または「Layer1 Up」が表示され、POWERランプが緑点灯したら、設定完了です。
   • 外部から、IPMATE1500RDに対してPINGを実行したい場合は、バインディングリストに次の設定が必要です。

「ルータ機能」メニュー - 回線接続先情報 - 静的NAT
