IPMATE 1500RD:設定例

販売終了

2002年10月 販売を終了させていただきました。

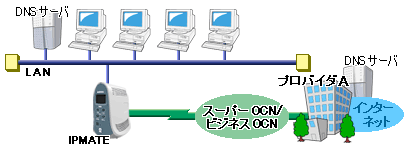

19. スーパーOCN／ビジネスOCNを使用して、インターネット接続する
(NAT未使用＋自前のDNSサーバ有)

LANを構築し、スーパーOCN／ビLANを構築し、スーパーOCN／ビジネスOCNを使って、インターネットに接続します。
ただし、スーパーOCN／ビジネスOCNから割り当てられたグローバルアドレスの数より、端末の台数が少なく、かつOCN側のDNSサーバとともに自分で用意したDNSサーバを使用する場合について説明します。 この場合、NATを使用せず、グローバルアドレスを各装置に割り当てます。

設定のポイント

  • 設定用のパソコンを1台決め、WWWブラウザによる設定を行います。
  • スーパーOCN／ビジネスOCNから通知された、グローバルアドレスをLANに割り当てます。それをもとに、本商品のLAN側IPアドレス、サブネットマスクを設定します。また、NAT(アドレス変換)機能を「使用しない」に設定します。
  • スーパーOCN／ビジネスOCNから通知されたお客さまルータWAN側とOCNルータWAN側の設定をします。

動作条件

スーパーOCN／ビジネスOCNに接続
  • スーパーOCN／ビジネスOCN指定のグローバルアドレスの割当て
    (10.1.1.0/29)8個
    ネットワークアドレス＝10.1.1.0
    ブロードキャストアドレス＝10.1.1.7
  • 本商品のIPアドレス：10.1.1.1
  • DHCP機能で割り当てるアドレス：10.1.1.3～10.1.1.6
  • スーパーOCN／ビジネスOCNから通知された回線情報
    お客さまルータWAN側IPアドレス／マスク＝222.111.22.10/30
    (255.255.255.252)
    OCNルータWAN側IPアドレス／マスク＝222.111.22.11/30
    (255.255.255.252)
  • 自前のDNSサーバにIPアドレスを割り当てる＝10.1.1.2
  • インターネットプロバイダ指定のDNSサーバ(100.101.102.103)を使用

設定例

  1. 設定用のパソコンを1台決め、パソコンを本商品に接続します。
    WWWブラウザを起動したのち、本商品にログインします。
  2. 「Quick設定」メニューより「専用線／プロバイダ接続」画面を選択し、次の項目を設定します。
    項目 設定例 備考
    接続先名 OCN 任意の名前を設定します。
    回線速度 128kbit/s インターネットプロバイダとの契約内容にしたがってください
    IPアドレス／マスク 10.1.1.1/29
    (255.255.255.248)    		 プライベートアドレスを設定します
    DHCPサーバ機能を使用する チェックする
    提供IPアドレス 10.1.1.3～10.1.1.6
    回線側IPアドレスを設定する チェックする
    本機IPアドレス 222.111.22.10
    相手IPアドレス 222.111.22.11
    ネットマスク 30(255.255.255.252)
    ProxyDNS機能を使用する チェックする
    (アドレス入力欄の)DNSサーバアドレスを使用する チェックする
    プライマリDNSサーバ
    アドレス    		 10.1.1.2
    セカンダリDNSサーバ
    アドレス    		 100.101.102.103
    NAT機能を使用しない チェックする
  3. 「専用線／プロバイダ接続」画面で[設定]ボタンを押します。
  4. ［SAVE］ボタンを押し、［保存・再起動］ボタンを押します。再起動されます。
    IPMATE1500RDの液晶ディスプレイに「LINE READY」または「Layer1 Up」が表示され、POWERランプが緑点灯したら、設定完了です。
