IPMATE 1500RD:設定例

17. OCNエコノミーを使用して、インターネット接続する(NAT使用＋自前のDNSサーバ無)

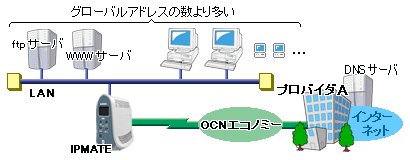

LANを構築し、OCNエコノミーを使って、インターネットに接続します。
ただし、インターネットプロバイダから割り当てられたグローバルアドレスの数より、端末の台数が多い場合について説明します。 この場合、NATを使用し、プライベートアドレスを各装置に割り当てます。

設定のポイント

• 設定用のパソコンを1台決め、WWWブラウザによる設定を行います。
• インターネットプロバイダから通知された、グローバルアドレスをLANに割り当てず、プライベートアドレスを割り当てます。同様に、本商品のLAN側IPアドレス、サブネットマスクにプライベートアドレスを設定します。また、NAT(アドレス変換)機能を「使用する」に設定し、グローバルアドレスを設定します。

動作条件

インターネットプロバイダAに接続

• インターネットプロバイダ指定のグローバルアドレスの割当て
  (10.1.1.0/29)8個
  ネットワークアドレス＝10.1.1.0
  ブロードキャストアドレス＝10.1.1.7
  端末使用可能アドレス：10.1.1.1～10.1.1.6
• インターネットプロバイダ指定のDNSサーバ(100.101.102.103と100.101.102.104)を使用
• 割り当てるプライベートアドレス
  本商品のIPアドレス：192.168.1.1
  DHCP機能で各PCに割り当てるアドレス：192.168.1.2～192.168.1.250

設定例

1. 設定用のパソコンを1台決め、パソコンを本商品に接続します。
   WWWブラウザを起動したのち、本商品にログインします。
2. 「Quick設定」メニューより「専用線／プロバイダ接続」画面を選択し、次の項目を設定します。


   項目	設定例	備考
   接続先名	OCN	任意の名前を設定します。
   回線速度	128kbit/s	インターネットプロバイダとの契約内容にしたがう
   IPアドレス／マスク	192.168.1.1/24 (255.255.255.0)	プライベートアドレス設定
   DHCPサーバ機能を使用する	チェックする
   提供IPアドレス	192.168.1.2～192.168.1.250
   回線側IPアドレスを設定しない	チェックする
   ProxyDNS機能を使用する	チェックする
   (アドレス入力欄の)DNSサーバアドレスを使用する	チェックする
   プライマリDNSサーバ アドレス	100.101.102.103
   セカンダリDNSサーバ アドレス	100.101.102.104
   NAT機能を使用しない	チェックする	グローバルアドレスを設定
   IPアドレス	10.1.1.1
   個数	6個
   アドレス割当時間	300秒

3. 「専用線／プロバイダ接続」画面で[設定]ボタンを押します。
4. ［SAVE］ボタンを押し、［保存・再起動］ボタンを押します。
   再起動されます。
   IPMATE1500RDの液晶ディスプレイに「LINE READY」または「Layer1 Up」が表示され、POWERランプが緑点灯したら、設定完了です。
   • 外部から、IPMATE1500RDに対してPINGを実行したい場合は、バインディングリストに次の設定が必要です。

「ルータ機能」メニュー - 回線接続先情報 - 静的NAT
