IPMATE 1500RD:設定例

販売終了

2002年10月 販売を終了させていただきました。

13. INSテレホーダイを利用する

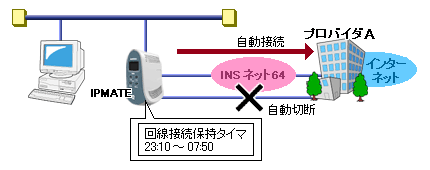

INSテレホーダイを利用して、タイマ接続(決まった時間にだけ自動的に接続)します。

設定例1のように、INSネット64を使い、インターネットプロバイダに端末型ダイヤルアップで接続する例で説明します。

設定のポイント

  • 設定用のパソコンを1台決め、WWWブラウザによる設定を行います。
  • インターネットプロバイダから通知された電話番号、ユーザID、認証パスワード、DNSサーバアドレスを設定します。
  • INSテレホーダイにて接続する接続先を決定します。
  • 既存のLANにDHCPサーバがある場合は、本商品のDHCPサーバ機能を「使用しない」に設定します。

動作条件

インターネットプロバイダAに接続

  • INSテレホーダイを23時00分～翌朝8:00まで使用

設定例

  1. 設定用のパソコンを1台決め、パソコンを本商品に接続します。
    WWWブラウザを起動したのち、本商品にログインします。
  2. 「Quick設定」メニューより「ISDN／プロバイダ接続(端末型)」画面を選択します。
  3. 接続先を登録します。「接続先の設定」で「追加」ボタンを押して、次の項目を設定します。
    項目 設定例 備考
    接続先番号 No1
    接続先名 ISP 任意の名前を設定します。
    接続先電話番号 03-□□□□-△△△△ インターネットプロバイダとの契約内容にしたがって設定してください。
    ユーザID Uid
    パスワード pass1
    接続方式 自動接続
    ProxyDNS機能を使用する チェックする
    (アドレス入力欄の)DNSサーバアドレスを使用する チェックする
    プライマリDNSサーバ
    アドレス    		 100.101.102.103 自動取得をサポートしているインターネットプロバイダでは、「DNSサーバアドレスを自動取得する」をチェックします。
    セカンダリDNSサーバ
    アドレス    		 100.101.102.104
    マルチリンクPPP機能 使用しない

    [設定]ボタンを押します。

    引き続き、「ISDN／プロバイダ接続(端末型)」画面で設定を行います。

  4. INSテレホーダイの設定(タイマ接続の設定)を行います。
    「タイマ接続」にて、次の項目を設定します。
    項目 設定例 備考
    タイマ接続　接続先 1：ISP
    接続時刻 23:10～7:50
    • 「LAN側の設定」「常時接続」「接続先の選択条件」の設定は不要です。
      初期状態のままでお使いください。
  5. 「ISDN／プロバイダ接続(端末型)」画面で[設定]ボタンを押します。
  6. ［SAVE］ボタンを押し、［保存・再起動］ボタンを押します。再起動されます。
    IPMATE1500RDの液晶ディスプレイに「ISDN READY」または「Layer1 Up」が表示され、POWERランプが緑点灯したら、設定完了です。
