IPMATE 1500RD:設定例

11. INSネット64を使用して、インターネット接続
(LAN型ダイヤルアップ)する(NAT未使用)

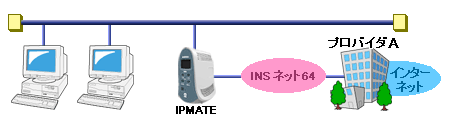

LANを構築し、INSネット64を使って、インターネットにLAN型ダイヤルアップ接続します。ただし、インターネットプロバイダから割り当てられたグローバルアドレスの数より、端末の台数が少ない場合について説明します。
この場合、NATを使用せず、グローバルアドレスを各装置に割り当てます。

設定のポイント

• 設定用のパソコンを1台決め、WWWブラウザによる設定を行います。
• インターネットプロバイダから通知された、電話番号、ユーザID、認証パスワード、DNSサーバアドレスを設定します。
• インターネットプロバイダから通知された、グローバルアドレスをLANに割り当てます。それをもとに、本商品のLAN側IPアドレス、サブネットマスクを設定します。また、NAT(アドレス変換)機能を「使用しない」に設定します。

動作条件

インターネットプロバイダAに接続

• インターネットプロバイダ指定のグローバルアドレス(10.1.1.0/29)8個
  ネットワークアドレス＝10.1.1.0
  ブロードキャストアドレス＝10.1.1.7
• 本商品のIPアドレス：10.1.1.1
• DHCP機能で割り当てるアドレス：10.1.1.2～10.1.1.6
• インターネットプロバイダ指定のDNSサーバ
  (100.101.102.103と100.101.102.104)を使用

設定例

1. 設定用のパソコンを1台決め、パソコンを本商品に接続します。
   WWブラウザを起動したのち、本商品にログインします。

   インターネットプロバイダAへの接続先の設定を行います。
   「Quick設定」メニューより「ISDN／プロバイダ接続(LAN型)」画面を選択します。
2. 接続先を登録します。「接続先の設定」で「追加」ボタンを押して、次の項目を設定します。


   項目	設定例	備考
   接続先番号	No1
   接続先名	ISP	任意の名前を設定します。
   接続先電話番号	03-□□□□-△△△△	インターネットプロバイダとの契約内容にしたがって設定してください。
   ユーザID	Uid
   パスワード	pass1
   接続方式	自動接続
   ProxyDNS機能を使用する	チェックする
   (アドレス入力欄の)DNSサーバアドレスを使用する	チェックする
   プライマリDNSサーバ アドレス	100.101.102.103	自動取得をサポートしているインターネットプロバイダでは、「DNSサーバアドレスを自動取得する」をチェックします。
   セカンダリDNSサーバ アドレス	100.101.102.104
   NAT機能を使用しない	チェックする
   マルチリンクPPP機能	使用しない

   [設定]ボタンを押します。

   引き続き、「ISDN／プロバイダ接続(LAN)」画面で設定を行います。

3. LAN側の設定を行います。次の項目を設定します。


   項目	設定例	備考
   IPアドレス/マスク	10.1.1.1/29 (255.255.255.248)	インターネットプロバイダより指定されたグローバルアドレスを設定します。
   DHCPサーバ機能を使用する	チェックする
   提供IPアドレス	10.1.1.2～10.1.1.6

   • 「タイマ接続」の設定は不要です。初期状態のままでお使いください。
4. 「ISDN／プロバイダ接続(LAN型)」画面で[設定]ボタンを押します。
5. ［SAVE］ボタンを押し、［保存・再起動］ボタンを押します。
   再起動されます。
   ［SAVE］ボタンを押し、［保存・再起動］ボタンを押します。再起動されます。
   IPMATE1500RDの液晶ディスプレイに「ISDN READY」または「Layer1 Up」が表示され、POWERランプが緑点灯したら、設定完了です。
