IPMATE 1500RD:設定例

9. OCNエコノミーを使用して、インターネット接続する（NAT未使用＋自前のDNSサーバ無）

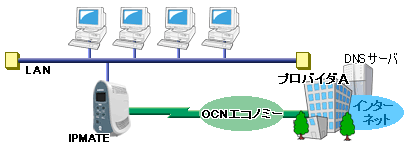

LANを構築し、OCNエコノミーを使って、インターネットに接続します。
ただし、インターネットプロバイダから割り当てられたグローバルアドレスの数より、端末の台数が少ない場合について説明します。 この場合、NATを使用せず、グローバルアドレスを各装置に割り当てます。

設定のポイント

• 設定用のパソコンを1台決め、WWWブラウザによる設定を行います。
• インターネットプロバイダから通知された、グローバルアドレスをLANに割り当てます。それをもとに、本商品のLAN側IPアドレス、サブネットマスクを設定します。また、NAT（アドレス変換）機能を「使用しない」に設定します。

動作条件

インターネットプロバイダAに接続

• インターネットプロバイダ指定のグローバルアドレス（10.1.1.0/29）8個
  ネットワークアドレス＝10.1.1.0
  ブロードキャストアドレス＝10.1.1.7
• 本商品のIPアドレス：10.1.1.1
• DHCP機能で割り当てるアドレス：10.1.1.2～10.1.1.6
• インターネットプロバイダ指定のDNSサーバ（100.101.102.103と100.101.102.104）を使用

設定例

1. 設定用のパソコンを1台決め、パソコンを本商品に接続します。
   WWWブラウザを起動したのち、本商品にログインします。
2. 「Quick設定」メニューより「専用線／プロバイダ接続」画面を選択し、次の項目を設定します。


   項目	設定例	備考
   接続先名	OCN	任意の名前を設定します。
   回線速度	128kbit/s	インターネットプロバイダとの契約内容にしたがってください
   IPアドレス／マスク	10.1.1.1/29（255.255.255.248）
   DHCPサーバ機能を使用する	チェックする
   提供IPアドレス	10.1.1.2～10.1.1.6
   回線側IPアドレスを設定しない	チェックする
   ProxyDNS機能を使用する	チェックする
   (アドレス入力欄の)DNSサーバアドレスを使用する	チェックする
   プライマリDNSサーバ アドレス	100.101.102.103
   セカンダリDNSサーバ アドレス	100.101.102.104
   NAT機能を使用しない	チェックする

3. 「専用線／プロバイダ接続」画面で[設定]ボタンを押します。
4. ［SAVE］ボタンを押し、［保存・再起動］ボタンを押します。
   再起動されます。
   IPMATE1500RDの液晶ディスプレイに「LINE READY」または「Layer1 Up」が表示され、POWERランプが緑点灯したら、設定完了です。

設定例詳細編のダウンロード

ファイル	set_09.pdf
サイズ	約375KB

• 設定例詳細編のPDFファイルでは、具体的な設定画面で説明しています。
