8. シリアルポートから10BASE-TポートへつながるLANへ接続する（簡易LAN接続）

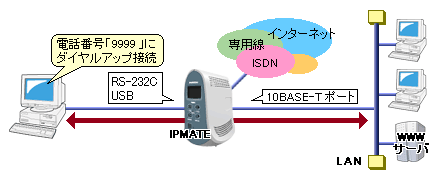

RS-232CポートまたはUSBポートに接続した端末を、10BASE-Tポートに接続した端末のLANに参加させることができます。 これによって、10BASE-Tポートに接続した場合と同じように、インターネットに接続したり、ネットワーク上の資源を利用できるようになります。
ここでは、INSネット64回線を利用している場合の例で説明します。

設定のポイント

  • 10BASE-Tポートに接続したパソコンでLANを構築後、別のパソコンをRS-232CポートまたはUSBポートに接続します。
  • 本商品に付属のCD-ROMを使い、本商品のRS-232CポートまたはUSBポートに接続したパソコン。
  • にモデム定義ファイルをインストールします。モデム定義ファイルのインストールについては、「本商品へ接続する前の準備＜パソコンでの操作＞」を参照してください。
  • パソコンのダイヤルアップ設定に、電話番号「9999」、IPアドレス「自動取得」サーバの種類「TCP/IPのみ」を設定します。また、ユーザID、パスワードは空白のままとします。

動作条件

  • シリアルポートに端末を接続する

設定例

本商品

LAN情報の設定を行います。

  1. 設定用のパソコンを1台決め、パソコンを本商品に接続します。
    WWWブラウザを起動したのち、本商品にログインします。
  2. 端末の設定を行います。
    「ルータ機能」メニューから「LAN」を選択します。
  3. 「IPアドレス」にて次の項目を設定します。
    項目 設定例 備考
    IPアドレス/マスク 192.168.1.1/24（255.255.255.0） プライベートアドレスを設定します。

    [設定]ボタンを押します。

  4. 引き続き、「ルータ機能」メニューから「DHCPサーバ」を選択します。
    「DHCP」にて次の項目を設定します。
    項目 設定例 備考
    DHCPサーバ機能を使用する チェックする プライベートアドレスを設定します。
    提供IPアドレス 192.168.1.2～192.168.1.250

    [設定]ボタンを押します。

    つづいて、簡易LAN情報の設定を行います。

  5. 「ルータ機能」メニューより「簡易LAN接続」を選択し、次の項目を設定します。
    項目 設定例 備考
    RS-232C用IPアドレス 192.168.1.251
    USB用IPアドレス 192.168.1.252
    LAN接続用回線番号 9999

    [設定]ボタンを押します。

  6. ［SAVE］ボタンを押し、［保存・再起動］ボタンを押します。
    再起動されます。
    IPMATE1500RDの液晶ディスプレイに「ISDN READY」または「Layer1 Up」が表示され、POWERランプが緑点灯したら、設定完了です。

シリアルポート側端末の設定

  1. シリアルポート側の端末にダイヤルアップ設定を行います。
    項目 設定例 備考
    電話番号 9999 簡易LANにしたがって設定します。
    IPアドレス/マスク 自動取得
    回線番号 9999
    サーバの種類 TCP/IPのみ
    PPP設定 ユーザID   設定不要です。
    PPP設定 パスワード
  2. IPアドレスとホスト名の対応付けを行います。
    例）10BASE-Tポート側端末（192.168.1.2）を設定する場合
    c:\windows\hostsおよび c:\windows\lmhostsのファイルに次の記述を追加します。
    192.168.1.2 lan

10BASE-Tポート側端末の設定

WindowsでのLAN側の端末と資源を共有するための設定を行います。

  1. TCP/IPプロトコルのインストール（「本商品を接続する前の準備＜パソコンでの設定＞」参照）を行います。
    各端末に、TCP/IPプロトコルをインストールします。
    複数のプロトコルがインストールされている場合は、「TCP/IP」を標準プロトコルに設定します。
  2. IPアドレスとホスト名の対応付けを行います。
    例）シリアルポート側端末（192.168.1.251）を設定する場合
    c:\windows\hostsおよび c:\windows\lmhostsのファイルに次の記述を追加します。
    192.168.1.251 remote
    • 指定するホスト名は、各端末に設定しているコンピュータ名にしてください。
    • 設定後、リモート端末の検索方法は、次のとおりです
    1. 「スタート」→「検索」→「ほかのコンピュータ」
    2. 検索するコンピュータ名を入力 （例） lan1
    3. 対象の端末が見つかればクリックして共有リソースにアクセス

設定例詳細編のダウンロード

ファイル set_08.pdf
サイズ 約612KB
  • 設定例詳細編のPDFファイルでは、具体的な設定画面で説明しています。
