IPMATE 1500RD:設定例

6. INSネット64を使用して、3ヶ所以上のLANを接続する

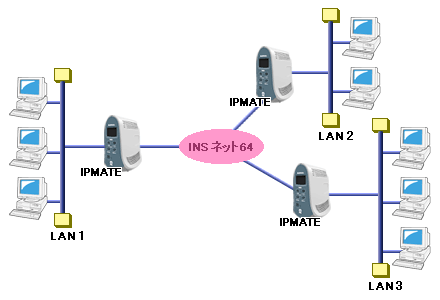

3ヶ所以上のLANを、INSネット64を用いて接続します。

設定のポイント

• 設定用のパソコンを1台決め、WWWブラウザによる設定を行います。
• 本商品のLAN側IPアドレス、サブネットマスクを既存LANに合わせて変更します。相手のLANのネットワークアドレスとは異なる値にします。
• 相手側の電話番号を設定します。また、相手側と合わせて、ユーザID、認証パスワード、相手ユーザID、相手パスワードを設定します。
• デフォルトルートとしない設定とし、スタティックルート情報として、相手のLANを指定します。
• 既存LANにDHCPサーバがある場合は、本商品のDHCPサーバ機能を「使用しない」設定にします。

動作条件

LAN1を構築

• LAN1側のネットワーク：192.168.1.0/24

LAN2を構築

• LAN2側のネットワーク：192.168.2.0/24

LAN3を構築

• LAN3側のネットワーク：192.168.3.0/24

DNSサーバは各LAN側に配置し、DHCPサーバ機能で各端末に配信します。
各LANのDNSサーバのアドレスは次のようにします。

LAN1：192.168.1.2
LAN2：192.168.2.2
LAN3：192.168.3.2

設定例

LAN1側の設定

LAN2/LAN3への接続先の設定を行います。

1. 設定用のパソコンを1台決め、パソコンを本商品に接続します。
   WWWブラウザを起動したのち、本商品にログインします。

LAN2への接続先の設定を行います。

2. 「Quick設定」メニューより「ISDN／LAN間接続」画面を選択します。
3. 接続先を登録します。「接続先の設定」で「追加」ボタンを押して、次の項目を設定します。



   項目	設定例	備考
   接続先番号	No1
   接続先名	LAN2	任意の名前を設定します。
   接続先電話番号	03-□□□□-△△△△	LAN2とあわせて設定してください。
   ユーザID	Id1
   パスワード	Pw1
   接続方式　発信	自動接続
   接続方式　着信	着信を許可
   相手の電話番号で認証	チェックしない	LAN2とあわせて設定します
   相手のユーザIDで認証	チェックする
   ユーザID	Id2
   パスワード	Pw2
   ProxyDNS機能を使用しない	チェックする
   マルチリンクPPP機能	使用しない

   [設定]ボタンを押します。

引き続き、「ISDN／LAN間接続」画面で設定を行います。
LAN3への接続先の設定を行います。

4. 接続先を登録します。「接続先の設定」で「接続先の追加」を押して、次の項目を設定します。


   項目	設定例	備考
   接続先番号	No2
   接続先名	LAN3	任意の名前を設定します。
   接続先電話番号	03-○○□□-○○△△	LAN3とあわせて設定してください。
   ユーザID	Id1
   パスワード	Pw1
   接続方式　発信	自動接続
   接続方式　着信	着信を許可
   相手の電話番号で認証	チェックしない	LAN3とあわせて設定します
   相手のユーザIDで認証	チェックする
   ユーザID	Id3
   パスワード	Pw3
   ProxyDNS機能を使用しない	チェックする
   マルチリンクPPP機能	使用しない

   [設定]ボタンを押します。

電話番号の設定を行います。

5. 電話番号の設定を行います。「電話番号（本機）」にて次の項目を設定します。


   項目	設定例	備考
   電話番号	03-□□□□-○○○○	INSネット64の契約にしたがってください。



6. LAN情報の設定を行います。「LAN側の設定」にて次の項目を設定します。


   項目	設定例	備考
   IPアドレス／マスク	192.168.1.1/24（255.255.255.0）	プライベートアドレスを設定します
   DHCPサーバ機能を使用する	チェックする	同上
   提供IPアドレス	192.168.1.2～192.168.1.250	同上

LAN2、LAN3へのルート情報の設定を行います。

7. 「スタティックルート情報」にて、次の項目を設定します。


   項目	設定例	備考
   宛先ネットワークアドレス	192.168.2.0
   マスク	24（255.255.255.0）
   ゲートウェイアドレス	0.0.0.0
   メトリック	1
   接続先	1：LAN2

   宛先ネットワークアドレス	192.168.3.0
   マスク	24（255.255.255.0）
   ゲートウェイアドレス	0.0.0.0
   メトリック	1
   接続先	2：LAN3

8. 「ISDN／LAN間接続」画面で[設定]ボタンを押します。
9. 続いて「ルータ機能」メニューから「DHCPサーバ」を選択します。
10. 「DHCP」画面を選択し、次の項目を設定します。


    項目	設定例	備考
    デフォルトルータアドレス	192.168.1.1
    (広報する)プライマリDNSアドレス	192.168.1.2	指定したDNSアドレスを設定します




    [設定]ボタンを押します。

11. ［SAVE］ボタンを押し、［保存・再起動］ボタンを押します。
    再起動されます。
    IPMATE1500RDの液晶ディスプレイに「ISDN READY」または「Layer1 Up」が表示され、POWERランプが緑点灯したら、設定完了です。

これでLAN1側の設定は完了です。

LAN2側の設定

LAN1/LAN3への接続先の設定を行います。
設定の手順は「LAN1側の設定」と同様なので、ここでは設定例の一覧を示します。

「Quick設定」メニュー - ISDN／LAN間接続 - 接続先の設定

「Quick設定」メニュー - ISDN／LAN間接続 - 接続先の設定

「Quick設定」メニュー - ISDN／LAN間接続 - 電話番号（本機）

「Quick設定」メニュー - ISDN／LAN間接続 - LAN側の設定

「Quick設定」メニュー - ISDN／LAN間接続 - スタティックルート情報

「ルータ機能」メニュー - dhcpサーバ - DHCP

これでLAN2側の設定は完了です。

LAN3側の設定

LAN1/LAN2への接続先の設定を行います。
設定の手順はLAN1側の設定と同様なので、ここでは設定例の一覧を示します。

「Quick設定」メニュー - ISDN／LAN間接続 - 接続先の設定

「Quick設定」メニュー - ISDN／LAN間接続 - 接続先の設定

「Quick設定」メニュー - ISDN／LAN間接続 - 電話番号（本機）

「Quick設定」メニュー - ISDN／LAN間接続 - LAN側の設定

「Quick設定」メニュー - ISDN／LAN間接続 - スタティックルート情報

「ルータ機能」メニュー - dhcpサーバ - DHCP

これでLAN3側の設定は完了です。

設定例詳細編のダウンロード

ファイル	set_06.pdf
サイズ	約1.95MB

• 設定例詳細編のPDFファイルでは、具体的な設定画面で説明しています。
