IPMATE 1500RD:設定例

3. 利用サービスごとに、接続するインターネットプロバイダを変更する

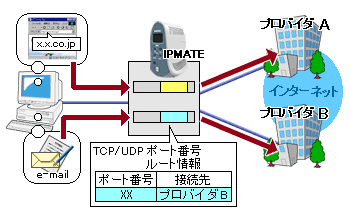

利用するサービス（例えばftpや電子メール）ごとに、接続するインターネットプロバイダを切り替えることができます。本商品は、指定したサービスを受信すると、自動的にインターネットプロバイダを選択し、接続します。このような動作をするためには、「使用するアプリケーションで接続先を選択（TCP/UDPポート番号ルート情報）」にてアプリケーションと接続先の対応を登録し、特定サービスの接続先を指定します。

設定のポイント

• 設定用のパソコンを1台決め、WWWブラウザによる設定を行ないます。
• 利用するインターネットプロバイダそれぞれから通知された、電話番号、ユーザID、認証パスワード、DNSサーバアドレスを、それぞれ接続先No1、接続先No2に設定します。
• 既存のLANにDHCPサーバがある場合は、本商品のDHCPサーバ機能を「使用しない」に設定します。
• 利用するサービスによって接続先を変更するよう、TCP/UDPポート番号ルート情報を設定します。特定のサービスで接続先を固定する場合、対象としたいサービスの「プロトコル」と「ポート番号」を調べ、そのポート番号と接続先のNoを設定します。

動作条件

インターネットプロバイダAに接続

• インターネットプロバイダ指定のDNSサーバ（100.101.102.103と100.101.102.104）を使用します。
• 電子メール以外のサービスを利用します。

インターネットプロバイダBに接続

• DNSサーバアドレスは自動取得とします。
• 電子メールサービスのみを利用します。
• インターネットプロバイダ指定のメールサーバ（メールサーバ名=xx.ocn.ne.jp）を使用します。

設定例

1. 設定用のパソコンを1台決め、パソコンを本商品に接続します。
   WWWブラウザを起動したのち、本商品にログインします。

   インターネットプロバイダAへの接続先の設定を行います。
   「Quick設定」メニューより「ISDN／プロバイダ接続（端末型）」画面を選択します。
2. 接続先を登録します。「接続先の設定」で「追加」ボタンを押して、次の項目を設定します。


   項目	設定例	備考
   接続先番号	No1
   接続先名	ISP	任意の名前を設定します。
   接続先電話番号	03-□□□□-△△△△	インターネットプロバイダとの契約内容にしたがって設定してください。
   ユーザID	Uid
   パスワード	pass1
   接続方式	自動接続
   ProxyDNS機能を使用する	チェックする
   (アドレス入力欄の)DNSサーバアドレスを使用する	チェックする
   プライマリDNSサーバ アドレス	100.101.102.103	自動取得をサポートしているインターネットプロバイダでは、「DNSサーバアドレスを自動取得する」をチェックします。
   セカンダリDNSサーバ アドレス	100.101.102.104
   マルチリンクPPP機能	使用しない

   [設定]ボタンを押します。

   インターネットプロバイダBへの接続先の設定を行います。「ISDN／プロバイダ接続（端末型）」画面で続けて設定を行います。

3. 接続先を登録します。「接続先の設定」で「追加」ボタンを押して、次の項目を設定します。


   項目	設定例	備考
   接続先番号	No2
   接続先名	ISP2	任意の名前を設定します。
   接続先電話番号	03-□□□□-△△△△	インターネットプロバイダとの契約内容にしたがって設定してください。
   ユーザID	Uid2
   パスワード	pass2
   接続方式	自動接続
   ProxyDNS機能を使用する	チェックする
   DNSサーバアドレスを自動取得する	チェックする
   マルチリンクPPP機能	使用しない

   [設定]ボタンを押します。

   引き続き、「ISDN／プロバイダ接続（端末型）」画面で設定を行います。
   「使用するアプリケーションで接続先を選択」と、メールサービスの接続先（ドメイン名によるDNS問い合わせ先の選択）の設定を行います。

4. 「接続先の選択条件」の「使用するアプリケーションで接続先を選択」にて、次の項目を設定します。


   項目	設定例	備考
   メール送信（SMTP）	チェックする	ポート番号は25
   接続先	2：ISP2
   メール受信（POP3）	チェックする	ポート番号は100
   接続先	2：ISP2

5. 「DNS問い合わせ先の選択」の「ドメイン名によるDNS問い合わせ先の選択」にて、次の項目を設定します。


   項目	設定例	備考
   ドメイン名	xx.ocn.ne.jp
   接続先	2：ISP2

   デフォルトDNSが接続先A（接続先名：ISP）になっていることを確認してください。

   • 「LAN側の設定」「常時接続」「タイマ接続」の設定は不要です。初期状態のままでお使いください。
6. ISDN／プロバイダ接続（端末型）」画面で[設定]ボタンを押します。
7. ［SAVE］ボタンを押し、［保存・再起動］ボタンを押します。
   再起動されます。
   IPMATE1500RDの液晶ディスプレイに「ISDN　READY」または「Layer1　Up」が表示され、POWERランプが緑点灯したら、設定完了です。

設定例詳細編のダウンロード

ファイル	set_03.pdf
サイズ	約799KB

• 設定例詳細編のPDFファイルでは、具体的な設定画面で説明しています。
