050IP電話対応機器 サポート情報
機器接続
■IP電話ルーターをご利用の場合 マンションタイプ（VDSL装置利用）
図のアルファベットをクリックすると、各機器間の接続方法がご覧になれます。「IP電話対応機器」、「IP電話対応機器無線LANセット」をご利用されない場合はこちらをご覧ください。

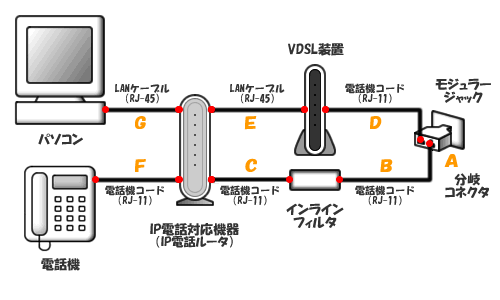

【機器接続イメージ】
※この構成図は一例であり、実際のお客さまの環境とは異なる場合があります。
※電源コードの接続は省略しております。
※LANポートがないお客さまは、LANボードまたはLANカードを別途ご用意いただく場合があります。
【機器接続方法】
電話機コードは2本または4本の導線が並んでいる小さいコネクタ（RJ-11）のケーブルを、 LANケーブルは4本または8本の導線が並んでいる大きいコネクタ（RJ-45）のケーブルをご利用ください。お間違えのないように接続してください。●分岐コネクタとモジュラージャック間の接続（A）
分岐コネクタをモジュラージャックに接続してください。
●分岐コネクタとインラインフィルタ間の接続（B）
＜分岐コネクタ側＞
インラインフィルタのLINEポートと接続する電話機コード（RJ-11）を分岐コネクタに接続してください。
＜インラインフィルタ側＞
分岐コネクタに接続した電話機コード（RJ-11）をインラインフィルタのLINEポートに接続してください。
●インラインフィルタとIP電話対応機器間の接続（C）
＜インラインフィルタ側＞
IP電話対応機器の電話回線ポート（LINEポート）と接続する電話機コード（RJ-11）をインラインフィルタのPHONEポートに接続してください。
＜IP電話対応機器側＞
インラインフィルタのPHONEポートに接続した電話機コード（RJ-11）をIP電話対応機器の電話回線ポート（LINEポート）に接続してください。
●分岐コネクタとVDSL装置間の接続（D）
＜分岐コネクタ側＞
VDSL装置のLINEポートと接続する電話機コード（RJ-11）を分岐コネクタに接続してください。
＜VDSL装置側＞
分岐コネクタに接続した電話機コード（RJ-11）をVDSL装置のLINEポートに接続してください。
●VDSL装置とIP電話対応機器間の接続（E）
＜VDSL装置側＞
IP電話対応機器のWANポートと接続するLANケーブル（RJ-45）をVDSL装置のLANポートに接続してください。
＜IP電話対応機器側＞
VDSL装置のLANポートに接続したLANケーブル（RJ-45）をIP電話対応機器のWANポートに接続してください。
●IP電話対応機器と電話機間の接続（F）
＜IP電話対応機器側＞
電話機と接続する電話機コード（RJ-11）をIP電話対応機器の電話機ポート（TELポート）に接続してください。
＜電話機側＞
IP電話対応機器の電話機ポート（TELポート）に接続した電話機コード（RJ-11）を電話機に接続してください。
●IP電話対応機器とパソコン間の接続（G）
＜IP電話対応機器側＞
パソコンのLANポートと接続するLANケーブル（RJ-45）をIP電話対応機器のLANポートに接続してください。
＜パソコン側＞
IP電話対応機器のLANポートに接続したLANケーブル（RJ-45）をパソコンのLANポートに接続してください。
※この図は、デスクトップパソコンをご利用する場合の例です。
IP電話対応機器（IP電話ルーター－商品名：Web Caster V100）はファームウェアのバージョンアップによってマルチセッションに対応しております。ファームウェアのバージョンアップはこちらから行ってください。
