機器接続

IP電話ルーターをご利用の場合
ビジネス/ベーシック/ファミリー/ニューファミリー/ハイパーファミリータイプ

図のアルファベットをクリックすると、各機器間の接続方法がご覧になれます。
「IP電話対応機器」、「IP電話対応機器無線LANセット」をご利用されない場合はこちらをご覧ください。

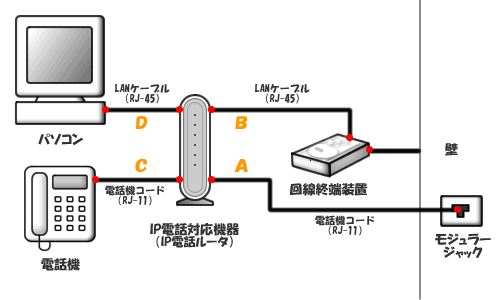

【機器接続イメージ】

※この構成図は一例であり、実際のお客さまの環境とは異なる場合があります。

IP電話ルーターをご利用の場合 ビジネス/ベーシック/ファミリー/ニューファミリータイプ

※加入電話回線を接続しない場合、110番、119番、フリーダイヤルなどには発信することができませんのでご注意ください。詳細につきましては、こちらをご確認ください。

※電源コードの接続は省略しております。

※LANポートがないお客さまは、LANボードまたはLANカードを別途ご用意いただく場合があります。

デスクトップパソコン用LANボード     ノートパソコン用LANカード

【機器接続方法】

電話機コードは2本または4本の導線が並んでいる小さいコネクタ(RJ-11)のケーブルを、 LANケーブルは4本または8本の導線が並んでいる大きいコネクタ(RJ-45)のケーブルをご利用ください。お間違えのないように接続してください。

IP電話対応機器とモジュラージャック間の接続(A)

<IP電話対応機器側>

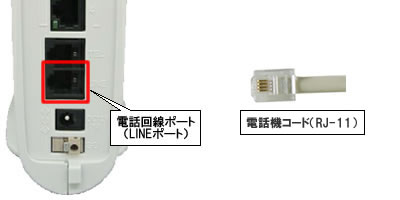

モジュラージャックと接続する電話機コード(RJ-11)をIP電話対応機器の電話回線ポート(LINEポート)に接続してください。

IP電話対応機器(電話回線ポート-電話機コード接続)


<モジュラージャック側>

IP電話対応機器の電話回線ポート(LINEポート)に接続した電話機コード(RJ-11)をモジュラージャックに接続してください。

モジュラージャック 電話機コード

回線終端装置とIP電話対応機器間の接続(B)

<回線終端装置側>

IP電話対応機器のWANポートと接続するLANケーブル(RJ-45)を回線終端装置のETHERポートに接続してください。

回線終端装置(ETHERポート-LANケーブル接続)


<IP電話対応機器側>

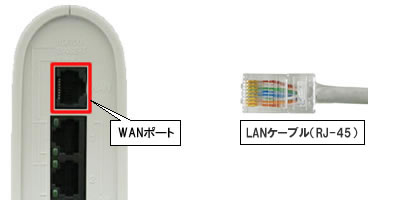

回線終端装置のETHERポートに接続したLANケーブル(RJ-45)をIP電話対応機器のWANポートに接続してください。

IP電話対応機器(WANポート-LANケーブル接続)

IP電話対応機器と電話機間の接続(C)

<IP電話対応機器側>

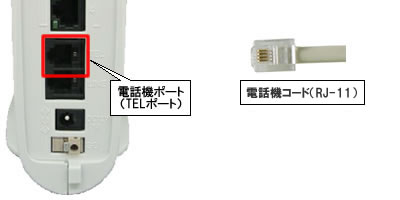

電話機と接続する電話機コード(RJ-11)をIP電話対応機器の電話機ポート(TELポート)に接続してください。

IP電話対応機器(電話機ポート-電話機コード接続)


<電話機側>

IP電話対応機器の電話機ポート(TELポート)に接続した電話機コード(RJ-11)を電話機に接続してください。

電話機(電話機コード差込口-電話機コード接続)

IP電話対応機器とパソコン間の接続(D)

<IP電話対応機器側>

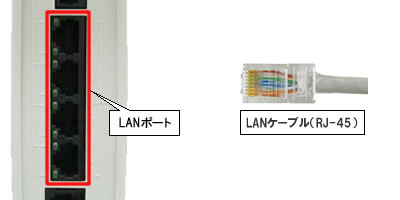

パソコンのLANポートと接続するLANケーブル(RJ-45)をIP電話対応機器のLANポートに接続してください。

IP電話対応機器(LANポート-LANケーブル接続)


<パソコン側>

IP電話対応機器のLANポートに接続したLANケーブル(RJ-45)をパソコンのLANポートに接続してください。

パソコン(LANポート-LANケーブル接続)

※この図は、デスクトップパソコンをご利用する場合の例です。

IP電話対応機器(IP電話ルーター-商品名:Web Caster V100)はファームウェアのバージョンアップによってマルチセッションに対応しております。ファームウェアのバージョンアップはこちらから行ってください。
